输电线路三维协同设计解决方案

建设背景

基于三维可视化、数据库技术及微服务架构模式，解决电网设计企业多专业在线协同、信息共享、高效沟通以及设计成果精确性提升等需求。

方案概述

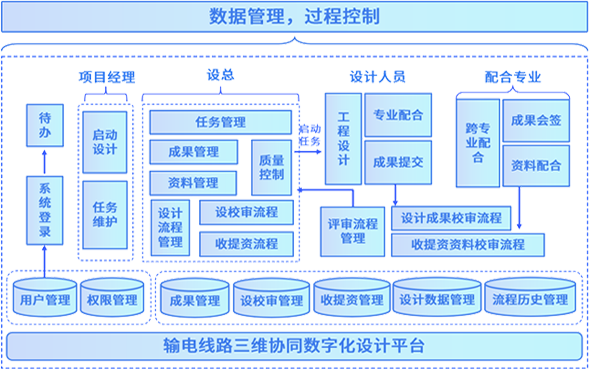

输电线路三维协同设计解决方案面向设计院多专业、全流程、数据级的协同设计需求，基于道亨自主技术平台进行构建。方案提供带有权限控制的云存储系统，解决设计企业模型数据、典型方案和历史成果的统一管理和数据共享难题。基于微服务模式的低代码开发框架能够帮助设计企业快速搭建个性化的协同设计平台，通过自定义流程可以将道亨输电设计软件各个模块进行数据串联，完成专业内、专业间的资料传递和成果校审，实现对设计全过程的流程管控。

方案价值

1)  多专业协同

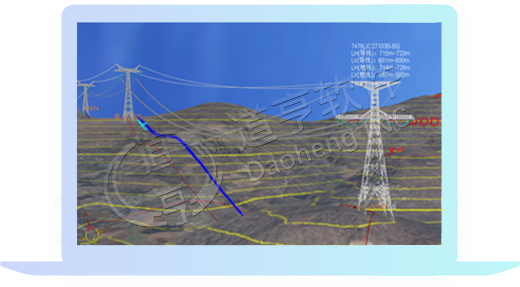

构建多专业协同的输电工程数字化设计平台，具备前期选线、施工图设计、三维展示、工程数据管理和数字化移交的功能，实现线路设计二维、三维联动的工作模式，提升线路设计的质量和效率。

2)  全流程效能提升

利用数据资源共享、三维仿真场景等先进技术，简化各专业设计人员的工作流程，降低手工数据传输产生错误的风险，提高各专业设计工作的效率。

3)  全过程数据贯通

借鉴建筑行业BIM系统（Building Information Modeling）的全生命周期管理的理念，实现工程各设计阶段的提资文件、设计成果文件的管理。平台在数字化设计的成果上增加人员及时间等多种维度的管理信息，为电网建设、运维等阶段提供数据支持。

合作案例

2018年公司与某电建集团下属设计单位开展深度合作。基于公司协同设计解决方案结合用户业务需求，开发了输电数字化设计平台。该平台实现了专业设计工具的数据串联和协同设计全流程的数据管控，同时各设计工具均具备二三维联动设计能力，设计成果及过程文件统一存储、统一归档，切实解决了设计全过程的三维可视化设计及设计过程数据资源无缝共享两个关键问题。同时，基于整个系统框架体系良好的扩展性和兼容性，该平台在输电设计领域具有很高的推广价值和市场应用前景。本项目于2019年荣获中国电建科学技术奖一等奖。这一荣誉的获得充分肯定了公司输电线路三维设计技术在实际工程应用领域的成果。
